Zabezpečenie rovnomerného rozloženia betónu v závitovej rúre Tremie Pipe je kritickým aspektom pri rôznych stavebných projektoch, najmä tých, ktoré zahŕňajú ukladanie betónu pod vodou, stavbu kesónov a zakladanie. Ako dôveryhodný dodávateľ závitových rúr Tremie Pipe chápem výzvy a technické požiadavky spojené s dosahovaním konzistentného toku betónu. V tomto blogovom príspevku sa ponorím do kľúčových faktorov a praktických stratégií na zaručenie jednotnosti distribúcie betónu v závitovej rúre Tremie.
Pochopenie základov závitových rúr Tremie
Pred diskusiou o tom, ako zabezpečiť rovnomernú distribúciu betónu, je nevyhnutné jasne pochopiť samotnú závitovú rúrku Tremie. Závitová rúrka Tremie Pipe je špecializovaný potrubný systém určený na kontrolované ukladanie betónu v situáciách, keď priame liatie nie je možné. Skladá sa z viacerých častí potrubia, ktoré sú spojené pomocou závitových spojov, čo umožňuje jednoduchú montáž a demontáž. Potrubie sa zvyčajne spustí do oblasti ukladania betónu a betón sa naleje cez vrch a steká nadol na požadované miesto.
Dizajn Threaded Tremie Pipe hrá významnú úlohu pri distribúcii betónu. Vnútorný priemer rúry, hladkosť vnútorného povrchu a kvalita závitových spojov ovplyvňujú prietok betónu. Dobre navrhnutá rúra s konzistentným vnútorným priemerom a hladkým vnútrom podporí rovnomernejšie prúdenie betónu, čím sa zníži riziko upchatia a nerovnomerného rozloženia.
Faktory ovplyvňujúce distribúciu betónu v závitovej rúre Tremie
1. Vlastnosti betónu
Vlastnosti betónovej zmesi sú jedným z najdôležitejších faktorov ovplyvňujúcich jej distribúciu v závitovej rúre Tremie. Rozpad, viskozita a veľkosť kameniva betónu zohrávajú dôležitú úlohu. Betónová zmes s nízkym spadnutím môže byť príliš tuhá na to, aby plynulo pretekala potrubím, čo vedie k upchávaniu a nerovnomernému rozloženiu. Na druhej strane, zmes s vysokým spadnutím môže byť príliš tekutá, čo môže spôsobiť segregáciu a stratu pevnosti.
Viskozita betónu tiež ovplyvňuje jeho tokové správanie. Betón s vysokou viskozitou môže vyžadovať viac energie na to, aby pretiekol potrubím, a môže byť náchylnejší na prilepenie na vnútorné steny potrubia. Veľkosť agregátu je ďalším dôležitým faktorom. Veľké kamenivo môže uviaznuť v potrubí, najmä na závitových spojoch, čo spôsobí upchatie a naruší tok betónu.
2. Návrh a inštalácia potrubia
Dizajn a inštalácia závitovej rúrky Tremie sú rovnako dôležité. Ako už bolo spomenuté, vnútorný priemer potrubia by mal byť konzistentný po celej dĺžke. Akékoľvek zmeny priemeru môžu spôsobiť zmeny v rýchlosti toku betónu, čo vedie k nerovnomernému rozloženiu.
Závitové spojenia medzi časťami potrubia musia byť riadne utiahnuté. Voľné spoje môžu spôsobiť presakovanie betónu, čím sa nielen plytvá materiálom, ale narúša sa aj prúdenie. Okrem toho by sa potrubie malo inštalovať čo najviac vertikálne. Akékoľvek ohyby alebo zlomy v potrubí môžu brániť toku betónu a spôsobiť jeho hromadenie v určitých oblastiach.
3. Rýchlosť nalievania
Rýchlosť, ktorou sa betón nalieva do závitovej rúry Tremie, tiež ovplyvňuje jej rozloženie. Ak je rýchlosť liatia príliš nízka, betón môže začať tuhnúť vo vnútri potrubia, čo vedie k upchatiu. Naopak, ak je rýchlosť nalievania príliš vysoká, betón nemusí mať dostatok času na rovnomerný prietok potrubím, čo má za následok nerovnomerné rozloženie.
Stratégie na zabezpečenie rovnomernej distribúcie betónu
1. Optimalizujte návrh betónovej zmesi
Na zabezpečenie rovnomerného rozloženia betónu je nevyhnutné optimalizovať návrh betónovej zmesi. To zahŕňa starostlivý výber správnej kombinácie cementu, kameniva, vody a prísad. Pokles betónu by mal byť upravený podľa požiadaviek projektu a vlastností závitovej rúry Tremie. Vo všeobecnosti je pre väčšinu aplikácií vhodný spád 180 - 220 mm.
Na zlepšenie spracovateľnosti a tokových vlastností betónu možno použiť aj prísady. Superplastifikátory môžu napríklad znížiť obsah vody v betóne pri zachovaní jeho spracovateľnosti, čo pomáha predchádzať segregácii a zlepšovať prietok potrubím.
2. Skontrolujte a udržiavajte závitovú rúrku Tremie
Pravidelná kontrola a údržba závitovej rúrky Tremie je kľúčová. Pred každým použitím treba potrubie dôkladne skontrolovať, či nie je poškodené, ako sú praskliny alebo preliačiny. Závitové spoje by sa mali skontrolovať, či sú správne navlečené, a dotiahnuť odporúčaným krútiacim momentom.
Po každom použití by sa mala rúra vyčistiť, aby sa odstránili zvyšky betónu. To pomáha predchádzať hromadeniu betónu vo vnútri potrubia, čo môže spôsobiť upchatie pri budúcom použití. Na efektívne čistenie potrubia je možné použiť tlakový čistič alebo nástroj na čistenie rúr.
3. Ovládajte rýchlosť nalievania
Riadenie rýchlosti nalievania je nevyhnutné pre rovnomerné rozloženie betónu. Prietokomer môže byť inštalovaný v hornej časti potrubia na monitorovanie rýchlosti toku betónu. Rýchlosť liatia by mala byť upravená na základe priemeru potrubia, vlastností betónu a hĺbky uloženia.
Je tiež dôležité udržiavať nepretržitý prísun betónu počas procesu liatia. Prerušenie dodávky môže spôsobiť usadzovanie betónu vo vnútri potrubia, čo vedie k upchatiu a nerovnomernému rozloženiu.
4. Používajte doplnkové vybavenie
Doplnkové vybavenie môže tiež pomôcť zabezpečiť rovnomernú distribúciu betónu. Napríklad aTremie Hoppermožno použiť na reguláciu prietoku betónu do potrubia. Násypka funguje ako vyrovnávacia pamäť, ktorá umožňuje kontrolovanejšiu a konzistentnejšiu rýchlosť nalievania.

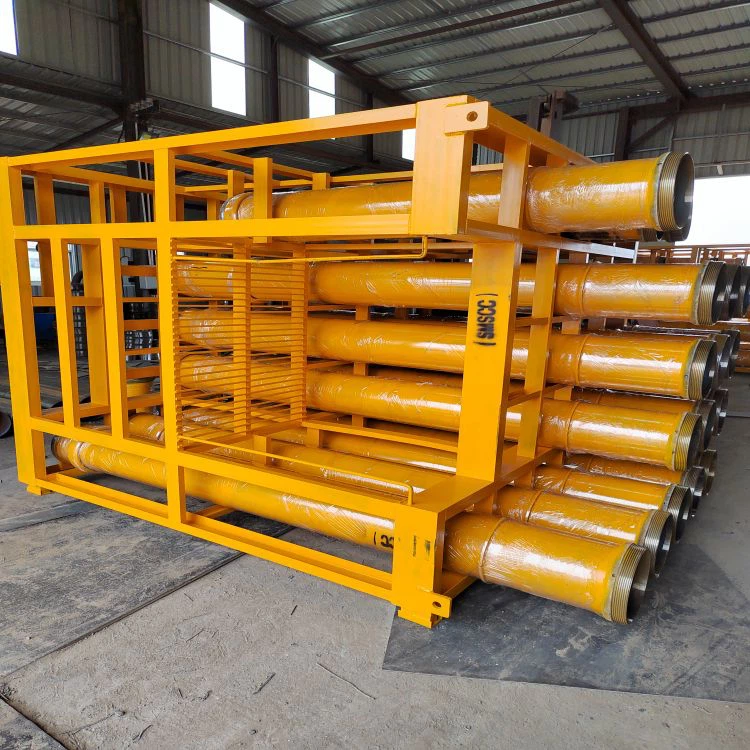

ADrôtený kábel Tremie Pipemôžu byť použité v niektorých aplikáciách na poskytnutie dodatočnej flexibility a stability. Drôtený kábel pomáha podopierať potrubie a zabraňuje jeho kývaniu alebo pohybu počas procesu liatia betónu.

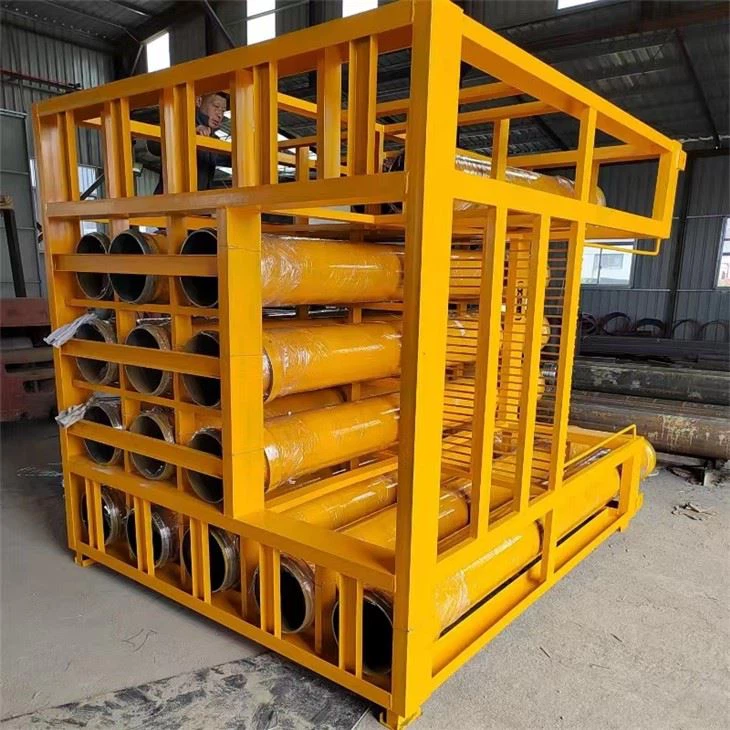

ATremie Rackmožno použiť na držanie potrubia na mieste a zabezpečenie jeho vertikálneho vyrovnania. To pomáha udržiavať priamu dráhu toku betónu a znižuje riziko upchatia.
Prípadové štúdie
Aby sme ilustrovali dôležitosť zabezpečenia rovnomernej distribúcie betónu v závitovej rúrke Tremie, pozrime sa na niekoľko prípadových štúdií.
Pri rozsiahlom projekte zakladania pod vodou mal dodávateľ spočiatku problémy s nerovnomerným rozmiestnením betónu v závitovej rúre Tremie. Betónová zmes mala vysoký spád, čo spôsobilo segregáciu a rýchlosť liatia bola príliš rýchla. V dôsledku toho betón nevyplnil základové debnenie rovnomerne, čo viedlo k slabým miestam v konštrukcii.
Po konzultácii s odborníkmi a naším tímom dodávateľ optimalizoval návrh betónovej zmesi, znížil spad a kontroloval rýchlosť liatia. Na zabezpečenie konzistentnejšieho toku betónu použili aj tremie Hopper. Týmito opatreniami sa výrazne zlepšila rovnomernosť rozmiestnenia betónu a finálna základová konštrukcia spĺňala všetky konštrukčné požiadavky.
V inom projekte stavebný tím používal závitovú rúrku Tremie na stavbu kesónu. Všimli si, že potrubie sa často upcháva kvôli veľkému kamenivu v betóne. Po preosievaní kameniva, aby sa odstránili nadrozmerné častice, a úprave inštalácie potrubia na zabezpečenie vertikálneho vyrovnania sa problém upchávania vyriešil a betón sa rozdelil rovnomernejšie.
Záver
Zabezpečenie rovnomernosti rozloženia betónu v závitovej rúre Tremie je zložitý, ale dosiahnuteľný cieľ. Pochopením faktorov, ktoré ovplyvňujú distribúciu betónu, ako sú vlastnosti betónu, návrh a inštalácia potrubia a rýchlosť liatia, a implementáciou vhodných stratégií, ako je optimalizácia návrhu betónovej zmesi, kontrola a údržba potrubia, kontrola rýchlosti liatia a používanie doplnkového vybavenia, môžu stavebné tímy dosiahnuť konzistentné a vysoko kvalitné uloženie betónu.
Ako dodávateľ závitových rúr Tremie Pipe sme sa zaviazali poskytovať našim zákazníkom vysokokvalitné produkty a technickú podporu. Ak ste zapojený do projektu, ktorý si vyžaduje použitie závitových rúr Tremie Pipe a potrebujete pomôcť so zabezpečením rovnomernej distribúcie betónu, alebo ak máte záujem o kúpu našich produktov, neváhajte nás kontaktovať. Sme pripravení spolupracovať s vami, aby sme splnili vaše stavebné potreby.
Referencie
- Neville, AM (1995). Vlastnosti betónu. Pearsonovo vzdelávanie.
- Výbor ACI 304. (2019). Sprievodca meraním, miešaním, prepravou a ukladaním betónu. Americký betónový inštitút.
- CEB - FIP Model Code 2010. (2013). fib.
